Inicio /Productos/Viento flotante de alta mar con Lidar/Sistema flotante de LiDAR FLS con doble LiDAR

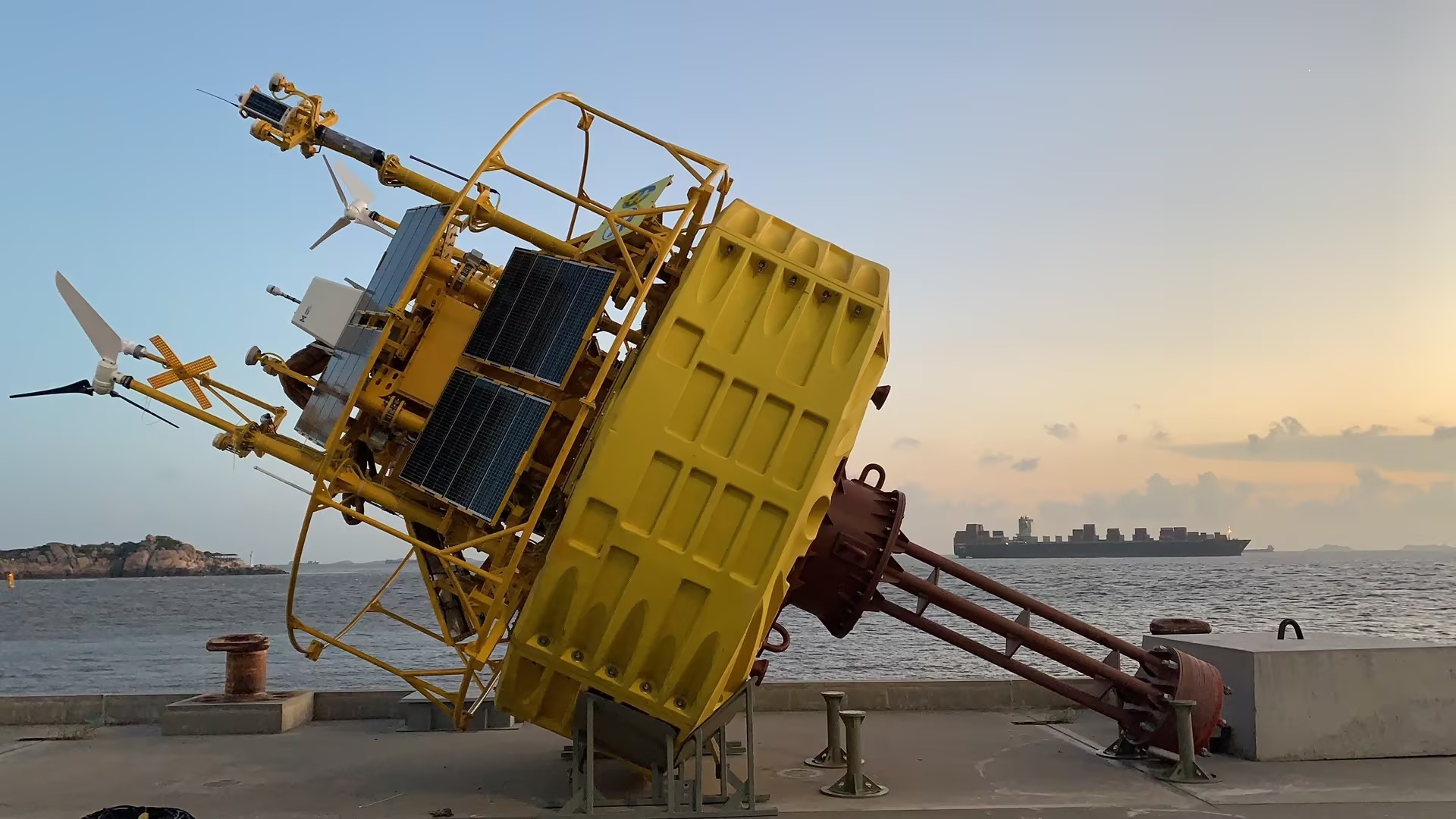

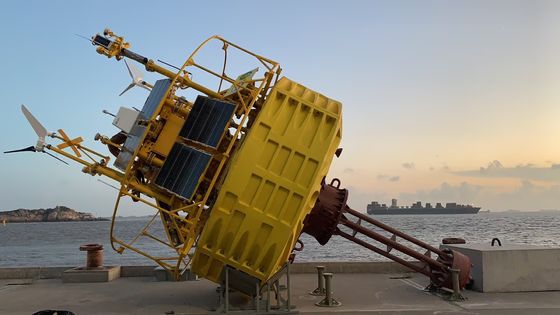

Sistema flotante de LiDAR FLS con doble LiDAR

Unidad
MOQ
USD 100millon per year(for leasing), USD 150million(for sale)
Precio
Sistema flotante de LiDAR FLS con doble LiDAR
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
El material: El contenido de aluminio en la mezcla de acero y aluminio
Diámetro: 5 metros
Alturas: los 9m
Peso: 14.5T
Flotación total: 25T
LiDAR: Windcube en alta mar, Molas B300M, ZX300m
Resaltar:

LIDAR flotante doble

,

Sistema LiDAR flotante doble

,

Sistemas LiDAR flotantes FLS
Información básica
Lugar de origen: China.
Nombre de la marca: Blue Aspirations
Certificación: Carbon Trust OWA Stage 2
Número de modelo: El número de unidad de control
Pago y Envío Términos
Detalles de empaquetado: 2 o 3 contenedores
Tiempo de entrega: 2 meses
Condiciones de pago: T/T
Capacidad de la fuente: 4 unidades por 2 meses sin validación previa
Descripción de producto

Sistema LiDAR flotante, Sistema LiDAR flotante, LiDAR doble y LiDAR doble

Mediciones marinas de próxima generación

Sistema LiDAR flotante, LiDAR doble

Tecnología rápida, precisa y confiable para el desarrollo eólico marino basado en datos.

Sistema flotante de LiDAR FLS con doble LiDAR 0

Nuestra misión

Blue Aspirations fue fundada para acelerar la adopción global de energía renovable aprovechando el poder de los datos.y un equipo con más de una década de experiencia en la industria de las energías renovables, nos asociamos con clientes que comparten nuestra pasión por la sostenibilidad y nuestra ambición de abordar los desafíos del próximo siglo.

Principios de diseño

La fiabilidad es la característica más importante de cualquier sistema de Lidar flotante y es un principio central de la filosofía de diseño de Blue Aspirations.Basándonos en la experiencia de nuestro equipo en principios de diseño de la industria de las telecomunicacionesEl modelo comercial también fue diseñado iterativamente utilizando simulaciones para modelar rutas de fallas y eliminar puntos únicos de fallas.Los ejemplos clave de cómo estos principios están incorporados en el sistema Lidar flotante incluyen:

  • un mínimo de dos fuentes de adquisición de datos de viento y movimiento;
  • Un mínimo de dos de cada enlace de captura de datos;
  • Dos servidores configurados para intercambiarse entre sí sin problemas en caso de tiempo de inactividad del servidor;
  • redundancia en cada sistema de suministro de energía para garantizar un riesgo insignificante de escasez de energía;
  • Los bancos de baterías instalados en gabinetes separados con un circuito de interrupción automática diseñado para transferir la carga en caso de mal funcionamiento de un solo banco de baterías.
  • Un subsistema de comunicación de datos con al menos dos canales de enlace ascendente y descendente en ausencia de 2/3/4G; y
  • Fuente de respaldo para las mediciones de dirección y movimiento para mantener el suministro de datos de alta calidad, incluso en caso de daños significativos en los mástiles, antenas,Sensores GNSS-INS y de brújula primarios.

Compensación por movimiento

Dado que el movimiento de la boya afecta a las mediciones de la dirección del viento y la velocidad del viento de LiDAR, el sistema Blue Aspirations está equipado con un sensor de movimiento para adquirir datos de inclinación y rodadura de alta resolución.y sensores de rumbo y DGPS para obtener información precisa sobre el rumboNuestro algoritmo patentado luego utiliza un método de proyección para corregir los datos de velocidad del viento LiDAR al plano horizontal apropiado.Mediante el cálculo del ángulo de instalación de LiDAR desplazado desde el sensor de rumbo, el sistema también es capaz de transformar los datos de dirección del viento recogidos en el ángulo correcto.



Detalles técnicos

Modelos Detalles
Boyas

-Diámetro: 5m

- Alturas: 9m

-Peso: 14 t

- Flotación neta: 10 t

-Construcción: gabinetes múltiples

- Materiales: PE, acero al carbono, acero inoxidable
Sistema de amarreEn el caso de los

- Profundidad del agua: > 5 m

- Anclaje: anclaje de cemento de 12 t y/o anclaje de alta resistencia

- Amarre: amarre de un punto con cadena DIN5683-II

- Ajustable para adaptarse a los requisitos específicos del emplazamiento, incluida una mayor profundidad de agua

-Múltiples sistemas de amarre también están disponibles
Sistema de control

- PLC industrial

- o el controlador de BA.
Los LIDAR

- Los LiDAR:Del LIDAR ual(por defecto);

- ZX 300M, versión offshore de Windcube, Molas 300M
Fuente de alimentación

- Capacidad de la batería: 60kwh en grupos múltiples;

- Turbinas eólicas: 2 × 350 W

- Paneles solares: 1600W, varios grupos
Sistema de navegación

-AIS × 1

- Reflector de radar × 2

-Luz de navegación compatible con IALA1 × 1

Soporte de dos luces de navegación, pero debe cumplir con los requisitos de las autoridades locales
Sistema de posicionamiento

- Direcciones: 0-360°

- Precisión de dirección: 0.09° (2m línea de base)

- Precisión de posicionamiento: 0,5 m (horizontal, modo SBAS)
Sensores de movimiento - Sensor GNSS-INS × 2 o sensor GNSS-INS × 1 y sensor MRU × 1
Sistemas de comunicación

-Módulos SAT: Iridium SBD×1, otros módulos de datos SAT de banda ancha (opcional);

-Redes móviles: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; conexión Ethernet local
Adquisición de datos

- PC industriales dobles

- Interfaces: serie × 6, Ethernet × 2
Sensores hidrológicos

- El sensor de corriente Doppler.

- Sensor de ondas y sensor de profundidad de agua

- Sensor de salinidad y temperatura del agua



Especificación de LiDARS



1 Parámetros de medición
1.1 Alturas de medición (rango) 30m 300m
1.2 Capa de medición 12
1.3 Rango de medición de la velocidad del viento La velocidad máxima de la corriente es de 0,75 m/s
1.4 Precisión de la medición de la velocidad del viento 0.1 m/s
1.5 Rango de medición de la dirección del viento 0° 360°
1.6 Precisión de la medición de la dirección del viento 1°
1.7 Capacidad de almacenamiento de datos > 5 años
1.8 Transmisión de datos Satélite, 4G, wifi
2 Condiciones de trabajo
2.1 Fuente de alimentación 24 V de corriente continua, 90 ~ 270 V de corriente alterna
2.2 Consumo de energía 60 W
2.3 Rango de humedad de trabajo 0 a 100%
2.4 Rango de temperatura de trabajo -40 °C ~ 50 °C
2.5 Nivel de protección Protección IP67
2.6 Seguridad ocular Clase 1M ((EN60825-1)
3 Certificado Las pruebas de seguridad de las aeronaves de los Estados miembros deberán ser realizadas en el lugar de ensayo.




Sistema flotante de LiDAR FLS con doble LiDAR 1



Marcas, ayudas a la navegación, sistemas de posicionamiento y alarmas

El sistema LiDAR flotante Blue Aspirations está equipado con:

· pintura marina amarilla;

· Cruz amarilla con X;

· balizas de luz amarilla con frecuencia de pulso específica de una boya del sistema de adquisición de datos oceánicos;

· Sistema de identificación automática;

· reflector de radar; y

· Todas las marcas adicionales y ayudas de navegación según lo requieren las normas locales.

A continuación se muestra una configuración típica, sin embargo, cada sistema está adaptado para satisfacer los requisitos locales.







Luces de navegación

Rango de acción: 5 NM



Cruzado







etiqueta:

Indicador de velocidad del viento

Acelerador de viento en alta mar

Sistema LiDAR flotante doble
