Name: Desarrollo eólico en alta mar con plataforma LiDAR flotante
Brand: Blue Aspirations
SKU: El número de unidad de control
Price: 1300000 USD
Availability: InStock
Rating: 5 (159 reviews)

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Consumo de energía: 150 W

Nombre del producto: LiDAR flotante

Tamaño: 5x5x9m

LiDAR: Los dos LiDARs ((Windcube / ZX 300M / Molas B300M)

Resaltar:

Plataforma de lidar

Plataforma LiDAR flotante

Plataforma LiDAR en alta mar

Información básica

Lugar de origen: China.

Nombre de la marca: Blue Aspirations

Certificación: OWA Stage 2

Número de modelo: El número de unidad de control

Pago y Envío Términos

Detalles de empaquetado: 3 contenedores

Tiempo de entrega: 2-3month

Condiciones de pago: T/T

Capacidad de la fuente: 3 Unidades/mes Sin validación previa.

Galería

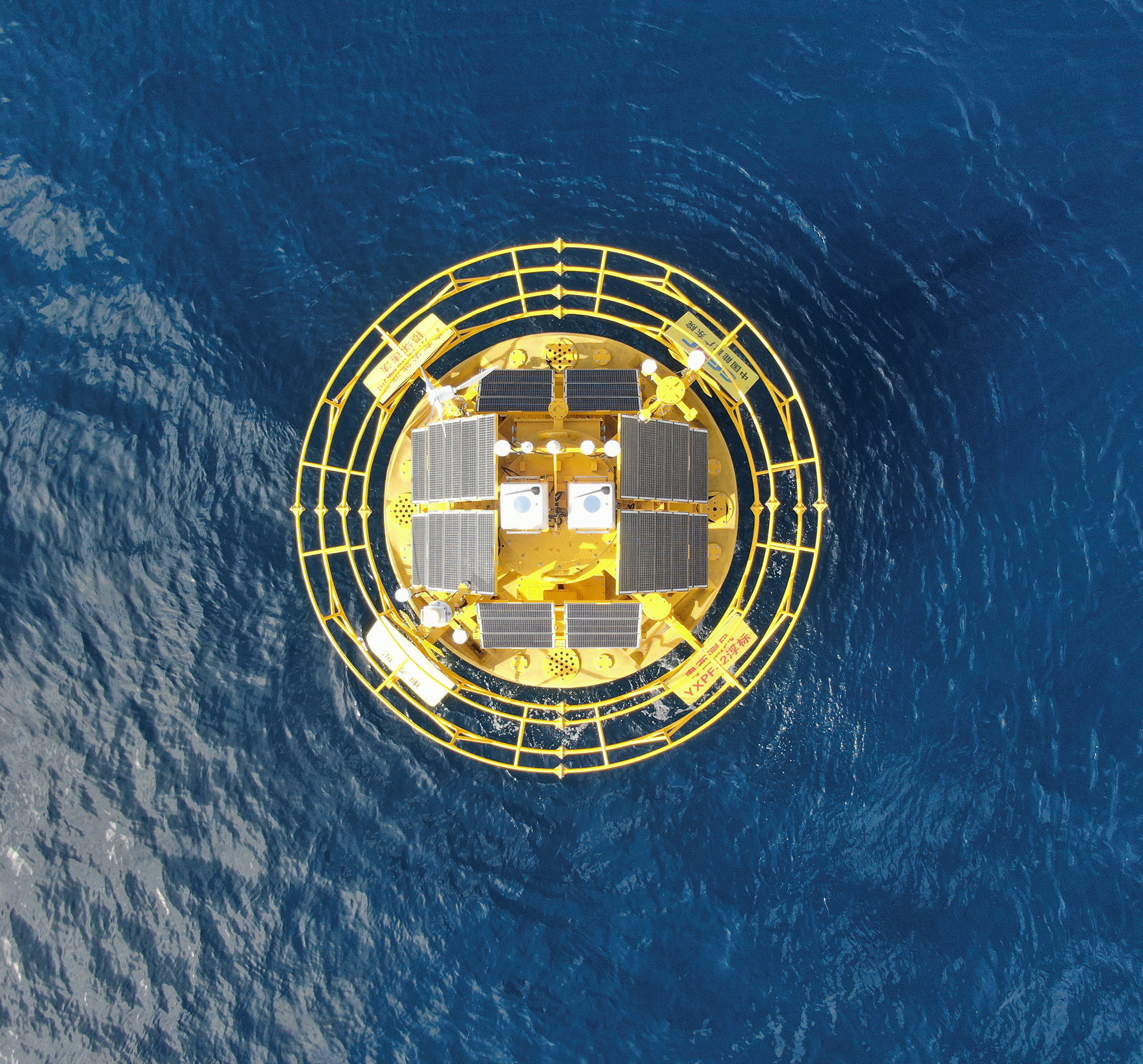

Desarrollo eólico en alta mar con plataforma LiDAR flotante

Descripción de producto

Plataforma LiDAR flotante

1Plataforma flotante

La plataforma flotante está compuesta por 4 bloques de espuma contenidos dentro de carcasas de PE. moldeado por rotación, y su estructura modular permite que el sistema Lidar flotante se desmonte fácilmente para su carga Esto ahorra tiempo y costes para el transporte nacional e internacional.

2Principios de diseño

La fiabilidad es la característica más importante de cualquier sistema Lidar flotante y es un principio central de la filosofía de diseño de Blue Aspirations.Basándonos en la experiencia de nuestro equipo en principios de diseño de la industria de las telecomunicacionesEl modelo comercial también fue diseñado iterativamente utilizando simulaciones para modelar trayectorias de fallas y eliminar puntos individuales de fallas.Los ejemplos clave de cómo estos principios están incorporados en el sistema Lidar flotante incluyen:

un mínimo de dos fuentes de adquisición de datos de viento y movimiento;
Un mínimo de dos de cada enlace de captura de datos;
Dos servidores configurados para intercambiarse entre sí sin problemas en caso de tiempo de inactividad del servidor;
redundancia en cada sistema de suministro de energía para garantizar un riesgo insignificante de escasez de energía;
Los bancos de baterías instalados en gabinetes separados con un circuito de interrupción automática diseñado para transferir la carga en caso de mal funcionamiento de un solo banco de baterías.
Un subsistema de comunicación de datos con al menos dos canales de enlace ascendente y descendente en ausencia de 2/3/4G; y
Fuente de respaldo para las mediciones de dirección y movimiento para mantener el suministro de datos de alta calidad, incluso en caso de daños significativos en los mástiles, antenas,Sensores GNSS-INS y de brújula primarios.

Desarrollo eólico en alta mar con plataforma LiDAR flotante 1

3Compensación por movimiento

Dado que el movimiento de la boya afecta a las mediciones de la dirección del viento y la velocidad del viento de LiDAR, el sistema Blue Aspirations está equipado con un sensor de movimiento para adquirir datos de inclinación y rodadura de alta resolución.y sensores de rumbo y DGPS para obtener información precisa sobre el rumboNuestro algoritmo patentado luego utiliza un método de proyección para corregir los datos de velocidad del viento LiDAR al plano horizontal apropiado.Mediante el cálculo del ángulo de instalación de LiDAR desplazado desde el sensor de rumbo, el sistema también es capaz de transformar los datos de dirección del viento recogidos en el ángulo correcto.

3Detalles técnicos

*Modelos*	*Detalles*
Boyas	-Diámetro: 5m - Alturas: 9m -Peso: 14,5 toneladas - Flotación neta: 10,5 t -Construcción: gabinetes múltiples - Materiales: PE, acero al carbono, acero inoxidable
Sistema de amarre	- Profundidad del agua: > 5 m - Anclaje: bloque de cemento y/o anclaje de amarre - Amarrado: amarre de un punto - Ajustable para adaptarse a los requisitos específicos del emplazamiento, incluida la profundidad de agua profunda -Múltiples sistemas de amarre también están disponibles
Sistema de control	- PLC industrial - o el controlador de BA.
Los LIDAR	- Los LiDAR:Del LIDAR ual(por defecto) (Versión offshore de Windcube; ZX 300M, Movelaser B300M)
Fuente de alimentación	- Capacidad de la batería: 60kwh en grupos múltiples; - Turbinas eólicas: 2 × 350 W; - Paneles solares: 1600W, varios grupos; - Células de combustible: 2x110W con 224L de combustible (opcional)
Sistema de navegación	-AIS × 1 - Reflector de radar × 2 -Luz de navegación compatible con IALA 1 × 1 Soporte de dos luces de navegación, pero debe cumplir con los requisitos de las autoridades locales
Sistema de posicionamiento	- Direcciones: 0-360° - Precisión de dirección: 0.09° (2m línea de base) - Precisión de posicionamiento: 0,5 m (horizontal, modo SBAS)
Sensores de movimiento	- Sensor GNSS-INS × 2 o sensor GNSS-INS × 1 y sensor MRU × 1
Sistemas de comunicación	-Módulos SAT: Iridium SBD×1, otros módulos de datos SAT de banda ancha (opcional); -Redes móviles: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; conexión Ethernet local
Adquisición de datos	- PC industriales dobles - Interfaces: serie × 6, Ethernet × 2
Sensores hidrológicos (opcional)	- El sensor de corriente Doppler. - Sensor de ondas y sensor de profundidad de agua - Sensor de salinidad y temperatura del agua

4.Sistema de energía

El sistema LiDAR flotante Blue Aspirations está equipado con los siguientes sistemas de potencia:

1 Bancos de baterías: 4 grupos, un total de 60 kwh;

I Turbinas eólicas: 2 × 350 W

1 Paneles solares: 1600 W, grupos múltiples

1 pilas de combustible: 2 x 110 W, 8 depósitos de combustible, un total de 248 kwh

Análisis de potencia del sistema

Energía almacenada	Baterías (de 12 V a 250 AH) x 20	Combustible (M28, 31 kWh) x 8
308 kwh	60 kwh	248 kwh

LiDAR único o doble	Consumo diario de energía del sistema	Días sólo con baterías y combustible
LIDAR ZX único	125w x 24h-->3 kwh (día)	102 días
LiDAR de cubo de viento único	85w x 24h -->2,04kwh (día)	150 días
LIDAR doble	180w x 24h--> 4,32 kwh (día)	71 días

Análisis de la potencia en el proyecto OWA FASE 2 Verfication en Dundee, Escocia6 meses

Energía total generada en el proyecto (kWh)

Energía solar

Producción (kWh)

Energía eólica

Producción (kWh)

Potencia de la célula de combustible

Producción (kWh)

En total

1148.51

880.14

210.81

57.56

Todos los días

6.38

4.89

1.17

0.32

De las tablas podemos ver que el consumo total del sistema (diario) del LiDAR flotante puede ser cubierto por la energía generada por paneles solares y aerogeneradores, incluso si ambos LiDAR están encendidos.

Nuestro sistema de energía es suficiente para apoyar el sistema LiDAR flotante con un sistema LiDAR doble ((Hot standby).También empleamos un sistema de previsión de energía para predecir la producción de las turbinas eólicas a bordo y paneles solares y un mejor plan para las estrategias de utilización de energía.

El gráfico de abajo muestra un perfil de voltaje típico del sistema.

5Resumen de la validación

Nos gustaría incluir en este documento un resumen de los informes de nuestros clientes o de terceros designados por nuestros clientes que respalden nuestras afirmaciones de exactitud y disponibilidad de datos.

A continuación se ofrece un resumen de los principales resultados.

El cliente

Nombre del proyecto

Boya yLIDARModelo

Referencia

Emisor del informe

El tiempo

Principales conclusiones

Las aspiraciones azules

Confianza en el carbono

Mapa de ruta de la OWA Fase 2 de la verificación (Dundee, Escocia)

Bajo el control de la autoridad competente.

ZX 300M x 1;

Cubo de viento en alta mar V2 x1

En alta mar

El Mast

Capa de pulgada

Oldbaum Services desde el Reino Unido

(certificador de terceros).

DNV revisará el informe final

2023.3 - 2023.9

Informe provisional de evaluación de la fase 2 para Windcube:

Duración: 77 días;El sistemadisponibilidad: 100%

Datos obtenidosdisponibilidad: > 99,2% para todas las alturas de medición

Precisión de los datos ((Velocidad del viento):

Se aplicarán las siguientes medidas:²> 0 años991, Inclinación: 0,995 ~ 1.001

4~16 m/s: R²> 0 años985, Inclinación: 0,988 ~ 1.001

Precisión de los datos ((Dirección del viento):

91m: R²> 0 años998, Inclinación: 1.003,

101m: R²> 0 años998, Inclinación: 1.003,

111m:R²> 0 años998, Inclinación: 1.003,

China Las tres gargantas

El Yangjiang,

En la región de Guangdong

Bajo el control de la autoridad competente.

ZX 300M

En alta mar

El Mast

El azul

A. Noespiraciones

2021

Duración: 2 meses;El sistemadisponibilidad: 100%

Datos obtenidosdisponibilidad: > 99,98% para todas las alturas de medición

Precisión de los datos ((Velocidad del viento):

Se aplicarán las siguientes medidas:²> 0 años9959, Inclinación: 0,9964 ~ 1.0096

4~16 m/s: R²> 0 años9921, Inclinación: 0,9986 ~ 1.0122

Precisión de los datos ((Dirección del viento):

50 m: R2 > 0.9987, Inclinación: 1.0125, Descenso:-1.9075

100 m: R2 > 0.9986, Inclinación: 1.0198, Descenso:-1.4955

China Las tres gargantas

El Yangjiang,

En la región de Guangdong

Bajo el control de la autoridad competente.

Las molas B300M

En alta mar

El Mast

Shanghai, también

El Instituto

2022

Duración: 2 meses;El sistemadisponibilidad: 100%

Datos obtenidosdisponibilidad: > 98,5% para todas las alturas de medición

Precisión de los datos(Velocidad del viento):

Se aplicarán las siguientes medidas:99, Inclinación: 1,00 ~ 1.01

4~16 m/s: R2 > 0.99, Inclinación: 1,00 ~ 1.02

Precisión de los datos(Dirección del viento):

R2 > 0.97, Inclinación: 1.03, Desviación: -1.3

Las aspiraciones azules

El prototipo

validación,

Zhoushan, cerca de la costa

- ¿Qué quieres decir?4,

ZX 300M

ZX fijo

300M

DNVGL

2019

Duración:1 mes;El sistemadisponibilidad: 100%

Datos obtenidosdisponibilidad: >97% para todas las alturas de medición

Precisión de los datos(Velocidad del viento):

Se aplicarán las siguientes medidas:994, Inclinación: 0,994 ~ 1.003

Precisión de los datos(Dirección del viento):

R2 > 0.999, Inclinación: 0.998-1.002,

Desviación: -0.83 ~ 0.04

El Huarun

Cangnan,

El Zhejiang

Bajo el control de la autoridad competente.

ZX 300M

En alta mar

El Mast

El Huarun

2020

Duración:1 mes;El sistemadisponibilidad:El 100%

Datos obtenidosdisponibilidad: > 96,24% para todas las alturas de medición excepto 120 m (Nota: 91,31%, varios días de niebla)

Precisión de los datos(Velocidad del viento):

> 2 m/s: R2 > 0.9918, Inclinación: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, Inclinación: 0,9851 ~ 0.9938

Precisión de los datos(Dirección del viento):

R2 > 0.9981, Inclinación: 0,9826 ~ 0.9961, Desembolso: -0.758 ~ 1.4559

Shanghai, también

El Instituto

Nanhui, ¿quién es?

Shanghai, también

Bajo el control de la autoridad competente.

ZX 300M

Está fijo.

plataforma

ZX 300

El azul

Las aspiraciones

2020

Duración: 2 meses;El sistemadisponibilidad: 100%

Datos obtenidosdisponibilidad:> 99,7% para todas las alturas de medición

Precisión de los datos(Velocidad del viento, > 2 m/s y 4~16 m/s): R2 > 0.97, Inclinación: 0,98 ~ 1.02

Nota: la plataforma LiDAR tiene un problema fatal con la dirección del viento por lo tanto la dirección del viento no se compara

El poder

China.

El Shantou

BA4.1S,

ZX 300M

2020

Duración: 2 meses;El sistemadisponibilidad: 100%

Datos obtenidosdisponibilidad: > 99,0% para todas las alturas de medición

6.Corrección de la intensidad de la turbulencia

La intensidad de turbulencia (TI) es una de las entradas de diseño clave para las turbinas eólicas marinas y los cimientos. turbulence correction is still one disputable field since normally the measured TI is higher due to the motion of the buoy under waves since the motion correction normally cannot remove all the motion effects to the 1-s wind speed dataDesarrollamos un algoritmo de corrección para corregir el TI medido por FLS a un nivel real y llevamos a cabo una comparación después de la corrección con un mástil de metrón en alta mar en 2021.El gráfico y el cuadro muestran los resultados de esta correcciónTambién corregiremos TI junto con el servicio de datos por defecto.

Velocidad del viento	FLS TI promedio en bruto	TI promedio de FLS corregido	TC medio del mástil	el coeficiente de diferenciación TI, FLS contra el Mast del Met(%)	Diferencia TI, FLS contra el Mast del Met
[2,3]	0.180492	0.112551	0.107520	4.68	0.005031
[3,4]	0.128281	0.078571	0.079221	- No hay nada.82	- No hay nada.00065
[4,5]	0.139076	0.078529	0.078367	0.21	0.000162
[5,6]	0.133846	0.069284	0.067774	2.23	0.00151
[6,7]	0.142129	0.078143	0.075735	3. 18 años	0.002408
[7,8]	0.145033	0.068586	0.066215	3.58	0.002371
[8,9]	0.153255	0.069925	0.066153	5.70	0.003772
[9, 10]	0.162506	0.064650	0.065711	- ¿Qué quieres decir?61	- No hay nada.001061
[ 10, 11]	0.173643	0.066369	0.063559	4.42	0.00281
[ 11, 12]	0.180964	0.063365	0.063800	- No hay nada.68	- No hay nada.000435
[ 12, 14]	0.180442	0.066502	0.065880	0.94	0.000622
[ 14, 16]	0.198287	0.069350	0.073287	- Es cinco.37	- No hay nada.003937
[ 16, 18]	0.197597	0.080980	0.078003	3.82	0.002977
[ 18, inf ]	0.194325	0.079881	0.078303	2.02	0.001578

7.Mapa de trabajo de la OWA de Carbon Trust de la etapa 1 a la etapa 3

A. No.El proyecto de ley

En asociación con nueve desarrolladores eólicos marinos, el Carbon Trust lanzó el programa de Acelerador de Viento Marino (OWA) y a principios de 2014,la OWA publicó su Hoja de Ruta LiDAR flotante para su aceptación comercial (la Hoja de Ruta OWA)La Hoja de Ruta de la OWA describe los requisitos que los sistemas LiDAR flotantes deben cumplir para pertenecer a una de las tres etapas de madurez:

Fase I: línea de base;

Fase II: Precomercialización; y

Fase III: Comercial.

El BA FLS cumple actualmente los requisitos de la Fase I.el FLS BA ha cumplido los requisitos de disponibilidad exigidos por la Fase III para más de 30 campañas con FLS equipado con dos LiDAR.

Las etapas II y III incorporan altos requisitos de exactitud y disponibilidad y evidencia de múltiples campañas de verificación de larga y corta duración contra referencias de confianza.En un esfuerzo por proporcionar una mayor confianza a sus clientes y socios, Blue Aspirations ha elaborado la siguiente hoja de ruta estratégica para lograr la clasificación de las Etapas II y III de la Hoja de Ruta de la OWA.

- ¿ Qué? Fase II de la OWAY FASE IIILos requisitos

Los requisitos de disponibilidad y exactitud de los datos de las fases II y III de las Hojas de Ruta de la OWA son los siguientes:

Disponibilidad

Indicadores de rendimiento	Definición	Criterios de aceptación
Indicadores de rendimiento	Definición	Mejores prácticas, etapa 3	Estadio mínimo 2, sólo
MSA_1M	Disponibilidad mensual del sistema	≥95%	≥ 90%
OSA_CA	Disponibilidad general del sistema	≥97%	≥95%
El MPDA_1M	Disponibilidad mensual de los datos posterior al tratamiento	≥ 85%	≥ 80%
OPAD_CA	Disponibilidad general de los datos después del tratamiento	≥ 90%	≥ 85%

Precisión

Indicadores de rendimiento	Definición	Criterios de aceptación
Indicadores de rendimiento	Definición	Mejores prácticas, etapa 3	Estadio mínimo 2, sólo
X._{Muchas veces}	Velocidad del viento	0.98 ¢ 1.02	0.97 103
R2_{Muchas veces}	Velocidad del viento √ coeficiente de determinación	> 0 años98	> 0 años97
M._Mdm	Dirección media del viento	0.97 103	0.95 ¢ 1.05
- No._Mdm	Dirección media del viento	< 5°	< 10°
R2_Mdm	Dirección del viento √ coeficiente de determinación	> 0 años97	> 0 años95

La OWA exige que todos los sistemas de la Fase II y de la Fase III hayan completado campañas que cumplan los siguientes criterios de duración y frecuencia:

#	Descripción del requisito de la etapa 2	Meses requeridos	Número de campañas requeridas
1	Validación del rendimiento LIDAR en tierra en un marco de referencia fijo	El tiempo necesario para llenar todos los contenedores de viento	1
2	Validación del rendimiento LIDAR flotante en alta mar en condiciones dinámicas	6	1

C. ¿ Qué?Estado actual

El sistema de lidar flotante BA-FLS-NX5 todavía está en la Fase 1. Sin embargo, se desplegó a principios de marzo de 2023 junto al mástil de Inch Cape en Escocia.El sistema mantuvo una muy buena condición de salud incluso alimentando dos LiDAR simultáneamente durante más de tres mesesEl primer informe provisional de verificación de tipo de la Fase 2 ha sido entregado por el certificado de terceros del Reino Unido, Oldbaum Services.

El período de evaluación es del 10-03-2023 al 25-05-2023 (77 días). La disponibilidad de datos del LiDAR en todas las alturas es superior al 99,2%.las velocidades máximas del viento son con desviaciones bastante bajas.

Las correlaciones entre la velocidad del viento (> 2 m/s y 4-16 m/s) y la dirección del viento (> 2 m/s) superaron todos los umbrales de aceptación de las mejores prácticas de la Fase 2 de la Confianza en el Carbono.

Todos los KPI cumplen con los criterios de las mejores prácticas de la etapa 2, lo que significa que BA-FLS-NX5 actualmente también está superando los criterios de la etapa 3.Pero estamos seguros de ver buenos resultados este septiembre.. basado en el rendimiento de la unidad y el diseño sólido del modelo BA-FLS-NX5.

D. ¿ Qué?MAPE DE CAMINOhasta S- ¿Qué quieres decir?3

No nos detendremos en la etapa 2, sino que iremos más allá a la etapa 3. De acuerdo con los requisitos de la etapa 3 de OWA, elaboramos un plan como sigue.

Requisitos de verificación de tipo, clasificación y proyecto precomercial para la etapa 3	Plan y acción
Etapa 2 de la verificación del tipo FL	No.1 del BA-FLS-NX5 comparado con el mástil de la capa de pulgada para la verificación de tipo FL de la fase 2 (en curso en Escocia) Puede contar como 1 de 3 ensayos de larga duración y puede contar como ensayos de clasificación.
Verificación de la unidad FL (3 ensayos largos y 3 cortos)	Tres ensayos largos ((Puede contar en los ensayos de clasificación): 1No.1 de BA-FLS-NX5 está en progreso en la Fase 2 con el mástil de Inch Cape en Escocia. 2El número 1 de BA-FLS-NX5 se comparará con el número 2 de mástil durante más de 3 meses en el próximo año. El número 2 de mástil será recomendado por un tercero. 3El número 2 del BA-FLS-NX5 se comparará con el número 2 del mástil durante más de 3 meses en el próximo año. Tres pruebas cortas: 4No. 3 de BA-FLS-NX5 ha sido desplegado en la provincia de Jiangsu de China y está en curso la prueba corta de verificación de la unidad. 5Las otras 2 pruebas cortas se compararán con una plataforma fija antes de 2 proyectos comerciales específicos ((Prevalidación durante un mes),o vamos a desplegar 2 de BA-FLS-NX5 directamente para la verificación de la unidad
Clasificación FL en el extranjero (3 ensayos largos)	Todos estos ensayos largos de 3 unidades de verificación FL pueden contar para los ensayos de clasificación offshore FL.
Desarrollo inicial de proyectos comerciales	5 despliegues durante más de un año. Tenemos más de 30 proyectos comerciales en China y más de 5 proyectos que el FLS ha ejecutado durante más de 1 año con más del 95% de la disponibilidad de datos.Todavía necesitamos seguir la hoja de ruta de OWA para ser supervisados por un tercero para probarloEncontraremos a DNV, UL u otros terceros para hacer el trabajo para los siguientes proyectos comerciales.

etiqueta:

Desarrollo eólico en alta mar con plataforma LiDAR flotante

Plataforma de lidar

Plataforma LiDAR flotante

Plataforma LiDAR en alta mar

Plataforma LiDAR flotante

1Plataforma flotante

2Principios de diseño

3Compensación por movimiento

3Detalles técnicos

4.Sistema de energía

5Resumen de la validación

Lidar del viento costero

Soluciones de Lidar Flotantes

LiDAR del viento marino de grado marino

El dispositivo de radar flotante de viento activo en alta mar resiste el tifón

Lidar flotante en alta mar Soluciones LiDAR flotantes hasta 10 Km de alcance Aspiraciones azules

Proyecto de energía eólica Buya LIDAR flotante facilita parque eólico en alta mar

Aspiraciones azules Sistemas de Lidar flotantes Lidar eólico en alta mar

LiDAR flotante marino Boya de viento en alta mar LiDAR de grado marino

Medición del viento en alta mar con boyas LiDAR flotantes en el océano

Medición de la velocidad del viento Boia Lidar Flotante para la Evaluación Flexible del Sitio

Apoyo para la instalación de boyas LIDAR flotantes de medición de turbinas eólicas marinas
